六分區合并式功放
六分區合并式功放
主要特性
◆ 五路信號輸入（三路話筒輸入、二路線路輸入）
◆ 設有100V、70V定壓輸出和4-16Ω定阻輸出，分區使用時可選擇其中之一作為輸出
◆ 各輸入通道音量獨立調節、高音、低音獨立調節
◆ 具有優先權設計：MIC1為優先級， MIC2、3和線路AUX1、2為第二級
◆ MIC1具有默音功能，自動默音設有調節開關，可調節范圍：0到-30dB
◆ 具有5單元LED電平顯示，便于觀察輸出電平
◆ 1路線路輸出可外接純后級功率放大器擴展系統功率
◆ 采用場效應管前級放大，傳統的變壓器三極管推挽線路，音色清秀、純凈
◆ 內置2級有源高通濾波和低通濾波器，自動消波還原信號；擁有完整的線路安全工作保證
◆ 機器異常工作保護警告功能：當輸入信號過大、負載過重、線路短路時，對應的指示燈閃爍提示，有極高的可靠性
◆ 完善的溫度保護：大電流高速風扇，工作噪音低，散熱效果佳；當機器溫度升高時，溫度保護電路會啟動風扇；風扇的轉速隨溫度的升高而自動提高

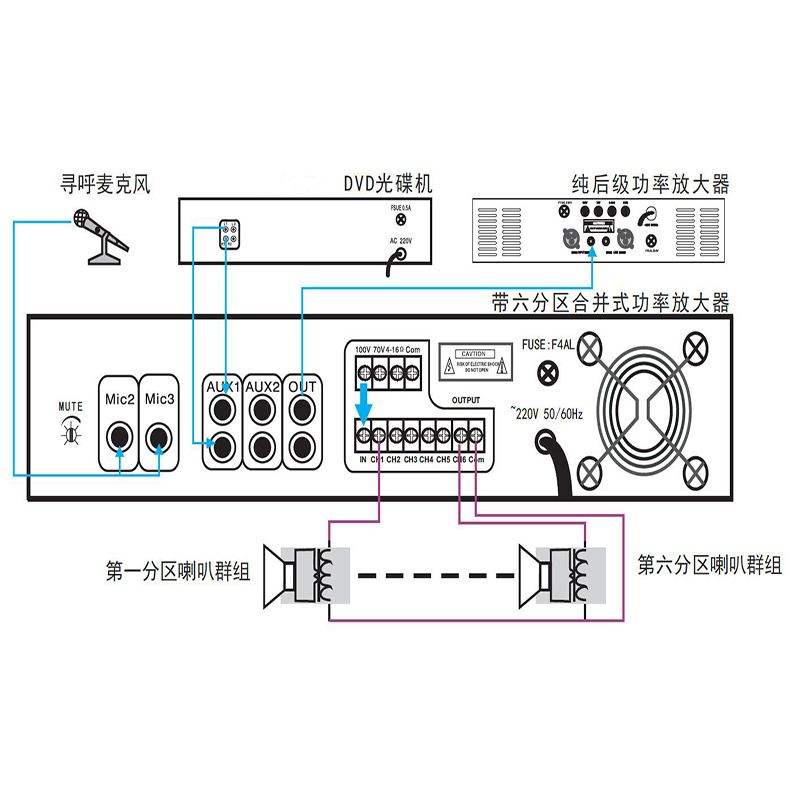

◆ 可實現六個分區廣播功能，每通道的輸出狀態可手動控制
產品介紹
詳細參數
|
設備型號 |
AD2807PF |
AD2813PF |
AD2826PF |
AD2836PF |
|
|
額定輸出功率 |
70W |
130W |
260W |
360W |
|
|
輸出方式 |
4-16 ohms(Ω)定阻輸出 |
||||
|
70W |
70V(70 ohms(Ω)) 100V(143 ohms(Ω))定壓輸出 |
||||
|
130W |
70V(38 ohms(Ω)) 100V(77 ohms(Ω))定壓輸出 |
||||
|
260W |
70V(19 ohms(Ω)) 100V(39 ohms(Ω))定壓輸出 |
||||
|
360W |
70V(14 ohms(Ω)) 100V(28 ohms(Ω))定壓輸出 |
||||
|
話筒輸入 |
MIC1:600 ohms(Ω) 5-8 mV ,不平衡 MIC2:600 ohms(Ω) 5-8 mV ,不平衡 MIC3:600 ohms(Ω) 5-8 mV ,不平衡 |
||||
|
線路輸入 |
AUX1:10k ohms(Ω) 150-470 mV ,不平衡 AUX2:10k ohms(Ω) 150-470 mV ,不平衡 |
||||
|
輔助輸出 |
0.775V (0 dB) |
||||
|
頻率響應 |
60 Hz ~ 15k Hz (± 3 dB) |
||||
|
非線性失真THD |
<0.5% at 1kHz,1/3的額定輸出功率 |
||||
|
信號噪聲比S/N |
Line:85 dB , MIC:>72 dB |
||||
|
音調調整范圍 |
BASS:100 Hz (± 10 dB) , TREBLE:12k Hz (± 10 dB) |
||||
|
默音抑制能力 |
MIC1輸入時,MIC2、MIC3、AUX1、AUX2信號衰減0~30 dB |
||||
|
輸出調整率 |
< 3 dB,從無信號靜態工作狀態到滿負荷工作狀態 |
||||
|
功能控制 |
音量調節五個,高、低音調節各一個,默音調節一個,電源開關一個 |
||||
|
冷卻方式 |
DC 12V FAN溫控風冷方式 |
||||
|
可控制分區 |
支持六分區控制 |
||||
|
指示燈 |
電源:‘POWER’,電平顯示:‘0、2、4、6、8、10’ |
||||
|
保護 |
AC FUSE×4A |
AC FUSE×4A |
AC FUSE×8A |
AC FUSE×8A |
|
|
AC FUSE×1,負載短路,溫度過高 |
|||||
|
電源線 |
(3×0.75 mm2)×1.5M (標準) |
||||
|
電源 |
AC 220V ± 10% 50-60Hz |
||||
|
電源消耗 |
95W |
175W |
350W |
485W |
|
|
機器尺寸 |
89(H)×483(W)×366(D) mm |
||||
|
包裝箱尺寸 |
185(H)×520(W)×435(D) mm |
||||
|
凈重 |
10.04kg |
11.36kg |
13.68kg |
14.08kg |
|
|
毛重 |
11.72kg |
13.02kg |
15.32kg |
15.7kg |
|
